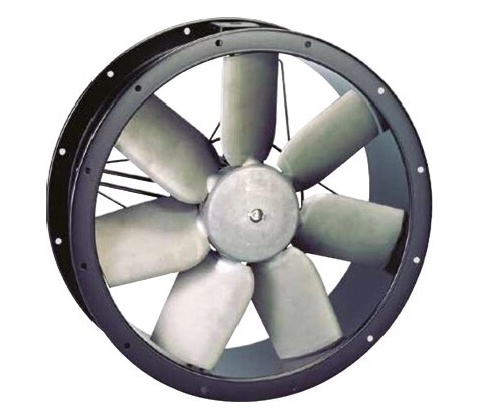

Soler & Palau TCBB/4-500 H

Potrubný axiálny ventilátor TCBB/4-500 H má asynchrónny motor s odporovou kotvou, stator s chladiacimi rebrami. Ventilátor série TCBB (230V) je ventilátor s vysokým výkonom. Skriňa ventilátora je z oceľového plechu, opatreného čiernym lakom. Obežné koleso je z hliníkovej zliatiny. Montáž potrubného ventilátora je v každej polohe osi motora. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov. Je nutné použiť pružné pripojenie k potrubiu. Skriňa ventilátora Skriňa je z oceľového plechu, opatreného čiernym lakom, montážne konzoly a skrutky sú galvanicky pokovované. Obežné koleso Obežné koleso je vyrobené z hliníkovej zliatiny. Obežné koleso je staticky a dynamicky vyvážené, rozsah pracovných teplôt je v rozmedzí -40 až +70 ° C. Motor ventilátora Motor je asynchrónny s odporovou kotvou, stator s chladiacimi rebrami, povrchová úprava čiernym lakom. Motory sú sériovo vybavené tepelnou ochranou, vinutie je tropikalizované s izoláciou triedy F a pracovnou teplotou -40 až +70 ° C. Guličkové ložiská majú tukovú náplň na dobu životnosti. Krytie IP65. Smer otáčania Smer otáčania je možno meniť u jednofázových i trojfázových motorov. So štandardným obežným okolo klesne pri opačnom smere otáčania prietok o cca 30%. Je možné objednať obežné koleso pre opačný smer otáčania. Prietok vzdušniny je štandardne od obežného kolesa k motoru. Svorkovnica ventilátora Svorkovnice je štandardne z čierneho plastu. U jednofázového prevedení obsahuje tiež rozbehový kondenzátor. Svorkovnica je umiestnená na skrini (potrubné prevedenie). Regulácia otáčok Regulácia otáčok sa vykonáva elektronickými a transformátorovými regulátormi zmenou napätia alebo frekvenčnými meničmi. Montáž Montáž ventilátora v každej polohe osi motora. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov. Je nutné použiť pružné pripojenie k potrubiu.
