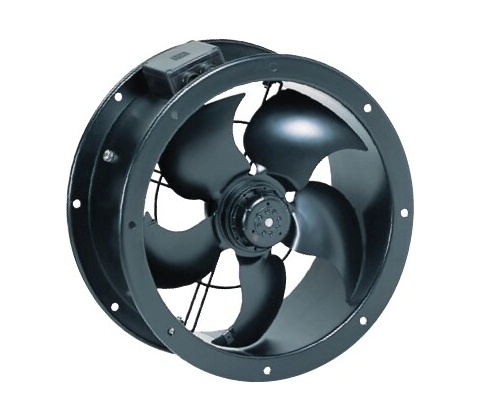

Soler & Palau TCBB/4-250 H

Potrubný axiálny ventilátor TCBB/4-250 H má asynchrónny motor s kotvou nakrátko, s vonkajším rotorom a rozbehovým kondenzátorom. Ventilátor série TCBB (230V) je ventilátor s vysokým výkonom. Skriňa ventilátora je z oceľového plechu, opatreného čiernym lakom. Obežné koleso je tiež z oceľového plechu a je nalisované priamo na motor. Montáž potrubného ventilátora je v každej polohe osi motora. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov. Je nutné použiť pružné pripojenie k potrubiu. Skriňa ventilátora Skriňa je z oceľového plechu, opatreného čiernym lakom, montážne konzoly a skrutky sú galvanicky pokovované. Obežné koleso Obežné koleso je z oceľového plechu a je nalisované priamo na motore. Obežné koleso je staticky a dynamicky vyvážené podľa ISO 1940, rozsah pracovných teplôt je v rozmedzí -40 až +40 ° C. Motor ventilátora Motor je asynchrónny s kotvou nakrátko, vonkajším rotorom a rozbehovým kondenzátorom, povrchová úprava čiernym lakom. Motory sú sériovo vybavené tepelnou ochranou, vinutie je tropikalizované s izoláciou triedy F a pracovnou teplotou -40 až 40 ° C. Guličkové ložiská s tukovou náplňou na dobu životnosti. Krytie IP54. Smer otáčania Smer otáčania nie je možné meniť. Svorkovnica ventilátora Svorkovnice je štandardne z čierneho plastu. U jednofázového prevedení obsahuje tiež rozbehový kondenzátor. Svorkovnica je umiestnená na skrini (potrubné prevedenie). Regulácia otáčok Regulácia otáčok sa vykonáva elektronickými a transformátorovými regulátormi zmenou napätia alebo frekvenčnými meničmi. Montáž Montáž ventilátora v každej polohe osi motora. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov. Je nutné použiť pružné pripojenie k potrubiu.
