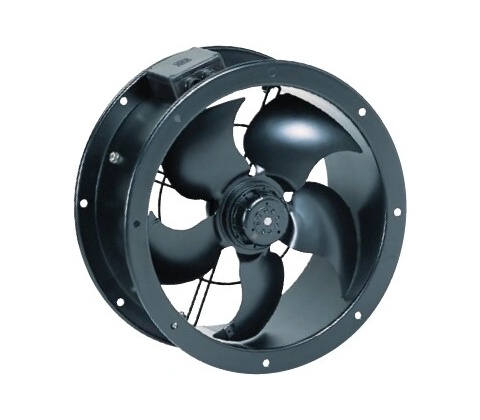

Soler & Palau TXBR/6-630

Potrubný axiálny ventilátor IP44 TXBR/6-630 je axiálne ventilátor, určený na montáž do kruhového vzduchotechnického potrubia. Potrubný ventilátor IP44 TXBR/6-630 je vybavený prírubami pre pripojenie vzduchotechnického potrubia. Ventilátor IP44 TXBR/6-630 je vhodný pre väčšie prietoky a malé tlakové straty vzduchovodov. Axiálny ventilátor je určený na dopravu vzduchu bez mechanických častíc, ktoré by mohli spôsobiť abráziu alebo nevyváženosť obežného kolesa. Ventilátor IP44 TXBR/6-630 nesmú byť vystavené priamemu pôsobeniu vplyvu počasia. Ventilátor je možné inštalovať vo vodorovnej i zvislej polohe. Obežné koleso ventilátora IP44 TXBR/2-25 je z oceľového plechu do OE 355, vyššie priemery majú lopatky z Al zliatiny, tvar "SICKLE" a je špeciálne optimalizovaný z hľadiska maximálneho prietoku a tlaku pri minimálnej hlučnosti. Obežné koleso ventilátora je nalisované priamo na motore. Ventilátor je možné regulovať transformátorovými a elektronickými regulátormi otáčok (fázovo riadené regulátory otáčok môžu spôsobovať parazitné hluk ventilátora). Po namontovaní a spustení ventilátora je potrebné skontrolovať správny smer otáčok obežného kolesa a zároveň je nutné zmerať prúd, ktorý nesmie prekročiť menovitý prúd ventilátora. Skriňa ventilátora

Skriňa ventilátora je z oceľového galvanizovaného plechu opatreného čiernym lakom, skrutky a montážne konzoly sú galvanicky pokovované. Obežné koleso ventilátora

Obežné koleso ventilátora je z oceľového plechu do priemeru 355mm, vyššia priemery ventilátorov pre vzduchovody majú lopatky z Al zliatiny, tvar "SICKLE" je špeciálne optimalizovaný z hľadiska maximálneho prietoku a tlaku pri minimálnej hlučnosti. Obežné koleso vemtilátoru je nalisované priamo na motore. Motor ventilátora

Motor je asynchrónny s kotvou nakrátko, vonkajším rotorom a rozbehovým kondenzátorom. Izolácia triedy F, krytie IP44. Guličkové ložiská majú tukovú náplň na dobu životnosti. Motor ventilátora je dynamicky vyvážený podľa ISO 1940. Smer otáčania

Smer otáčania lopatiek nie je možné meniť. U nástenného vyhotovení ventilátora je štandardne prietok vzduchu od motora k obežnému kolesu, u vzduchotechnického potrubného opačne. Za príplatok je možné objednať ventilátor s opačným prietokom (pre trhy mimo platnosť ErP). Svorkovnica

Svorkovnica ventilátora je štandardne z čierneho plastu. U jednofázového prevedení obsahuje tiež rozbehový kondenzátor. Svorkovnica je umiestnená na motore (nástenné prevedenie) alebo na skrini (potrubné prevedenie). Regulácia otáčok u ventilátora

Regulácia otáčok je možná iba u typov, u ktorých je v tabuľke parametrov uvedený regulátor. Hluk

Hluk pochádzajúci ventilátorom je uvedený v tabuľkách, meranie sa uskutoční vo vzdialenosti rovnej trojnásobku priemeru obežného kolesa (minimálne však 1,5 m ) na strane nasávania. Montáž ventilátora

Montáž ventilátora je možná v každej polohe osi motora. V prípade horizontálnej montáže je nutné v rotora otvoriť otvory pre odtok kondenzátu. Skriňa ventilátora nesmie prenášať mechanické namáhanie z potrubných rozvodov. Je nutné použiť pružné pripojenie k potrubiu.
