Soler & Palau KTB 1000/250

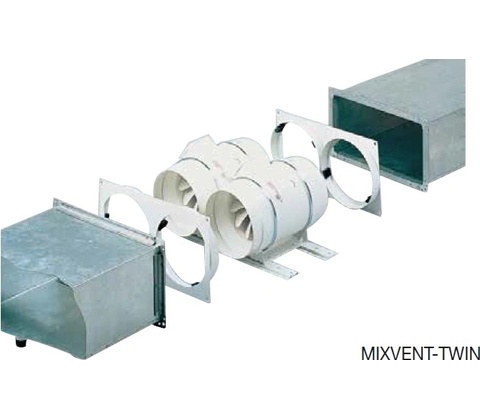

Montážní sada KTB 1000/250 pro ventilátory TD TWIN. Sada obsahuje 2 konzole a 2 přechody z kruhového na hranaté potrubí. Systém TWIN se doporučuje pro zvýšení proudu vzduchu při zachování tlaku. Rozměry

A540

B290

C282

D44

E270

F520

L401

L2679

M566

N123

O145

O2416

Objednávací klíčJe nutno objednat sadu KTB a příslušné ventilátory samostatně, Cena zde uvedena je pouze cena za sadu KTB. Ventilátory TD MIXVENT viz zde.

SkříňVentilátor se skládá ze dvou ventilátorů TD spojených paralelně sadou KTB. Skříně ventilátorů TD-250 až TD-800 jsou vyrobeny z plastu, modely TD-1000 až TD-2000 jsou z ocelového galvanizovaného plechu opatřeného epoxidovým lakem. Skříň každého ventilátoru se skládá z montážní lišty s dvěma hrdly a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.

Oběžné koloOběžná kola ventilátorů TD-250 až TD-800 jsou vyrobena z plastu, oběžná kola TD-1000 až TD-2000 jsou z hliníku.

MotorMotory jsou asynchronní s kotvou nakrátko, od velikosti TD-500 s vnějším rotorem. Střídavé motory mají dvojí vinutí (TD-250 a TD-350), což umožňuje provoz s dvojími otáčkami, ventilátory TD-500 – TD-2000 mají trojí vinutí. Motory jsou vybaveny tepelnou pojistkou. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace B, krytí IP44.

SvorkovniceSvorkovnice je umístěna na skříni ventilátorů, u některých typů obsahuje rozběhový kondenzátor.

Regulace otáčekOtáčky se přepínají ve dvou (třech) stupních pomocí regulátorů COM, REGUL 2 nebo INTER 4P. Lze též použít regulaci změnou napětí elektronickými regulátory REB (plynulá regulace) nebo transformátorovými regulátory REV (pětistupňová regulace).

MontážMontáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

InformaceVentilátory TWIN se skládají ze dvou ventilátorů TD paralelně spojených sadou KTB. Tato sada se skládá ze 2 konzol a 2 přechodů z kruhového na hranaté potrubí. Konstrukce ventilátorů TWIN dovoluje následující druhy provozu: současný provoz obou TD nezávislý provoz obou TD

Nezávislý provoz obou ventilátorů TD je umožněn použitím zpětných klapek. Systém TWIN se doporučuje při zvýšení proudu vzduchu při zachování stejného tlaku.
